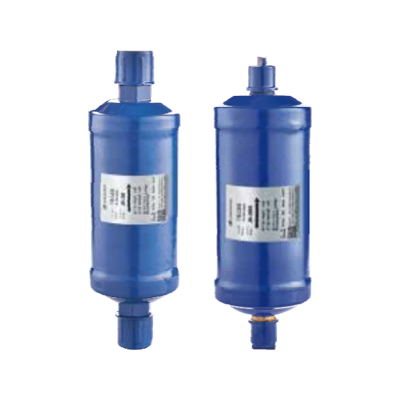

냉매 필터 드라이어: 안정적인 HVAC 성능을 위한 선택, 배치 및 유지 관리

HVAC 냉매 필터 드라이어 크기 조정 가이드

크기 조정이 "맞을 것인가?"보다 훨씬 중요한 이유

올바른 필터 드라이어 크기를 선택하는 것은 단순한 포장 결정이 아닙니다. 이는 시스템 안정성, 압축기 수명 및 에너지 효율성에 직접적인 영향을 미칩니다. 너무 작은 장치는 빠르게 포화되어 장비가 예상 서비스 간격에 도달하기 훨씬 전에 산, 슬러지 및 습기가 순환할 수 있습니다. 반대로, 임의로 크기가 너무 큰 장치는 불필요한 압력 강하를 초래하고, 낮은 부하에서 오일 회수 문제를 일으키고, 대피를 복잡하게 만들 수 있습니다. 액체 라인에서 과도한 압력 강하는 팽창 장치의 순 흡입을 감소시켜 플래싱, 증발기 고갈 및 예측할 수 없는 과열을 유발합니다. 흡입 라인(청소 또는 특수 서비스를 위해 일시적으로 사용됨)에서 잘못된 크기는 압력 강하를 악화시키고 압축비를 높여 용량을 저하시키고 토출 온도를 상승시킬 수 있습니다. 가장 좋은 방법은 혼합 냉매와 고압 냉매가 기존 냉매와 다르게 거동한다는 점을 염두에 두고 오염 물질 용량, 설계 질량 흐름에서 허용되는 압력 강하, 냉매의 점도 특성의 균형을 맞추는 것입니다.

여전히 검증이 필요한 경험 법칙

빠른 추정을 위해 많은 기술자는 건조기 크기를 장비 톤수와 연관시킨 다음 제조업체의 흐름/압력 강하 곡선과 비교하여 선택을 확인합니다. 일반화된 접근 방식으로 냉매 및 응축 온도에서의 정격 유량이 허용 가능한 압력 강하를 생성하는 액체 라인 드라이어를 선택하십시오. 설계 시 종종 바의 작은 부분(또는 몇 psi) 미만을 목표로 삼습니다. 오염물질 용량은 설치 시나리오에 적합해야 합니다. 깨끗한 배관의 새 장비는 소형 장치를 사용할 수 있는 반면, 개조, 연소 또는 장기간 건설 중에 주변에 노출되는 시스템은 더 큰 용량과 더 높은 건조제 질량의 이점을 누릴 수 있습니다. 또한 오일 유형과 혼화성을 측정합니다. POE 오일은 수분을 빠르게 제거하므로 특히 HFC/HFO 혼합물의 경우 잔류 수분을 제어하는 ​​것이 필수적입니다. 항상 사용 시 예상되는 냉매 및 온도 범위에 대한 특정 차트 데이터와 경험 법칙을 조화시키십시오.

실제 사례와 단어 비교

일반적인 고압 냉매를 사용하는 5톤 분할 시스템을 상상해 보십시오. 매우 작은 액체 라인 건조기를 선택하면 캐비닛을 깔끔하게 유지할 수 있지만 설계 질량 흐름에서 상대적으로 더 높은 압력 강하가 발생할 가능성이 높습니다. 중간 크기 카트리지를 소형 선택과 비교할 때 중간 크기 옵션은 일반적으로 정격 톤수에서 압력 강하를 줄이는 동시에 더 많은 건조제를 제공하므로 초기 길들이기 동안 더 오랫동안 효과를 유지합니다. 대형 산업용 캐니스터와 비교하여 중형 장치는 일반적으로 불필요한 용량을 피하고 부분 부하 조건에서 오일 로깅의 위험을 완화합니다. 따라서 "중간 오른쪽" 선택은 확장 장치에서 안정적인 과냉각을 유지하면서 흐름과 용량의 균형을 유지합니다.

예시적인 선택 표(제조업체 데이터로 확인)

피해야 할 일반적인 크기 조정 문제

• 냉매별 유량 데이터를 무시하고 "톤수 라벨"에만 의존합니다.
• 압력 강하를 평가할 때 피팅과 밸브의 추가 효과를 잊어버립니다.
• 재평가 없이 초기 청소 작업과 영구 서비스 작업에 동일한 크기를 사용합니다.
• 의심되는 시스템의 드라이어 교체 후 두 번째 대피를 건너뜁니다.

히트펌프 시스템용 필터 드라이어

양방향 흐름으로 인해 요구 사항이 변경됨

히트 펌프는 냉매 흐름을 역전시키므로 회로에 남아 있도록 의도된 모든 필터 드라이어는 양방향 작동을 위해 설계되거나 코어를 통한 적절한 흐름을 보장하는 체크 밸브와 쌍을 이루어야 합니다. 기존의 단방향 액체 라인 건조기는 냉각 기능을 할 수 있지만 가열 모드에서는 의도하지 않은 제한이 되거나 심지어 루프의 잘못된 부분에 오염 물질이 갇힐 수도 있습니다. 이중 흐름 모델은 건조층과 스크린을 통해 거의 대칭적인 흐름 경로를 제공하여 이를 완화합니다. 단일 방향 장치와 비교하여 이중 흐름 설계는 제상 중에 압력 강하 스파이크의 위험을 줄이고 역전 밸브가 작동할 때 오일 회수 교란을 최소화합니다. 제상은 특이한 경로를 통해 뜨거운 가스를 보내기 때문에 건조기의 내열성과 스크린 지원은 미디어 이동을 방지하는 데 특히 중요합니다.

리버싱 밸브 및 체크 밸브 주변 배치

두 가지 모드 모두에서 계량 장치를 보호하기 위해 기술자는 각 작동 상태에서 액체로 기능하는 이중 흐름 건조기를 라인에서 찾는 경우가 많습니다. 이는 언뜻 보기에는 항상 명확하지 않습니다. 패키지형 열 펌프에서 실내 코일 배출구 또는 실외 코일 배출구 근처의 전략적 배치는 난방과 냉방 중 액체 라인이 어디에 있는지에 따라 달라집니다. 체크 밸브를 사용하여 표준 드라이어를 통해 원하는 방향으로 흐름을 강제하는 경우 밸브 Cv와 크래킹 압력을 확인하여 결합된 어셈블리에서 과도한 압력 강하가 발생하지 않도록 하십시오. 실제 이중 흐름 어셈블리를 체크 밸브 해결 방법과 비교할 때 이중 흐름 옵션은 일반적으로 배관이 더 간단하고 누출 조인트 수가 적으며 진단이 더 쉬운 반면, 재고가 제한되어 있지만 신중한 시운전이 필요한 경우 해결 방법이 매력적일 수 있습니다.

계절적 신뢰성을 위한 서비스 관행

열 펌프는 냉각 전용 시스템보다 더 많은 모드 변경과 더 긴 연간 런타임을 경험하므로 건조 용량과 스크린 견고성이 중요합니다. 계절 점검 중에는 제상 중에 건조기가 뜨거워지지 않는지 확인하고, 미디어 이동을 암시하는 소음을 듣고, 양방향에서 안정적인 과냉각을 확인하십시오. 번아웃이나 습기가 발생하는 경우 임시 흡입 라인 청소 건조기를 설치하여 산과 미립자를 포착한 다음, 산 테스트가 중성이고 압력 강하가 목표 범위 내에 떨어지면 제거하거나 교체하십시오. 흡입 청소 건조기를 무기한 그대로 두는 것과 비교하여, 회수 후 이를 제거하면 효율성이 유지되고 과도한 흡입 압력 손실을 방지할 수 있습니다.

히트펌프 고려사항 표

• 배치를 결정하기 전에 각 모드에서 어떤 라인이 유동적인지 확인하십시오.
• 가열 및 냉각 시 건조기 전체의 기준 압력 강하를 문서화합니다.
• 수리 후에는 과냉각 및 과열도를 모니터링하면서 제상 성능을 테스트하십시오.

교체 가능한 코어 냉매 필터 드라이어와 밀봉형

서비스 가능성 및 수명주기 관점

교체 가능한 코어 쉘과 밀봉된 카트리지 건조기는 산, 습기 및 미립자를 모두 제거하면서도 다양한 수명주기 문제를 해결합니다. 밀봉된 카트리지는 작고 비용 효율적이며 공간이 좁고 오염 위험이 보통인 경우에 이상적입니다. 압축기 소진 후, 단계적 개조 중 또는 용접 슬래그와 산화물이 흔히 발생하는 대규모 시스템에서 작업에 자주 청소가 필요한 경우 교체 가능한 코어 쉘을 사용하면 라인을 절단하지 않고도 미디어를 교체할 수 있습니다. 순수한 서비스 측면에서 쉘 접근 방식은 연속적인 청소 전반에 걸쳐 가동 중지 시간을 줄이고 인접한 구성 요소의 반복 가열을 제한합니다. 밀봉된 카트리지와 비교하여 코어 쉘을 사용하면 코어 혼합(고산 용량, 고미립자 또는 균형)을 조정할 수도 있습니다. 트레이드 오프는 새로운 오염 물질을 도입하지 않고 깔끔한 핵심 변경을 수행하는 데 필요한 초기 비용, 공간 및 규율입니다.

용량, 압력 강하 및 위험 관리

주어진 연결 크기에서 쉘은 일반적으로 더 큰 매체 용량을 허용하므로 더 많은 먼지와 습기 용량을 생성하고 종종 압력 강하를 낮춥니다. 이러한 이점은 긴 배관과 여러 액세서리가 있는 지저분한 시스템에서 더욱 커집니다. 그러나 밀봉된 카트리지는 모든 팔꿈치가 중요한 소형 장비에서 빛을 발하며 올바른 크기의 카트리지를 통한 압력 강하는 전적으로 허용됩니다. 밀봉된 장치를 동일한 흐름의 코어 쉘과 비교하면, 쉘은 일반적으로 로드 시 더 긴 청소 기간과 압력 강하의 점진적인 증가를 제공합니다. 반대로 밀봉된 카트리지는 재고를 단순화하고 복잡한 공장에서 성능 드리프트의 숨겨진 원인이 될 수 있는 부적절한 코어 선택 가능성을 줄입니다.

핵심 변경 중 절차적 규율

코어를 교체할 때 섹션을 분리하고, 필요에 따라 냉매를 회수하고, 멸균 작업 흐름을 따르십시오. 즉, 열린 라인의 뚜껑을 닫고, 좌석 표면을 닦고, 보푸라기 같은 천은 피하십시오. 재조립 후 심층 진공 배기 및 대기 진공 테스트를 수행하여 견고성과 수분 함량이 낮은지 확인합니다. 밀봉된 장치를 교체하기 위한 절단 및 브레이징과 비교하여 이 방법은 특히 혼잡한 기계실에서 근처 밸브 및 단열재에 대한 열 응력을 줄입니다. 그럼에도 불구하고 소규모 분할 시스템에서는 정기적으로 포탄을 처리하지 않는 승무원의 경우 밀봉된 카트리지를 교체하는 단순성이 더 빠르고 오류 발생 가능성이 낮을 수 있습니다.

비교표: 교체 가능한 코어와 밀봉형

• 청소 중에 반복적인 필터 교체가 예상되는 경우 쉘을 사용하십시오.
• 정기 서비스 간격이 있는 소형 시스템에는 밀봉된 카트리지를 선택하십시오.
• 오염이 심한 경우에는 흡입 청소 드라이어를 임시로 페어링한 후 제거하세요.

액체 라인 필터 건조기 수분 표시기

지표가 알려주는 것과 알려주지 않는 것

투시창과 통합된 수분 표시기는 액체 흐름에 기포가 있는지, 냉매의 상대적 건조도 등 두 가지 빠른 시각적 검사를 제공합니다. 색상 요소는 색상을 변경하여 수분 수준에 반응하여 기술자에게 빠른 "실행/실행 중지" 신호를 제공합니다. 대피 기록이나 단일 진공 판독에만 의존하는 것과 비교하여 표시기는 작동 중 및 서비스 이벤트 후에 지속적인 피드백을 추가합니다. 그러나 이는 실험실 장비가 아닙니다. 온도, 오일 종류, 조명이 인지에 영향을 줄 수 있습니다. 그렇기 때문에 시스템 상태를 검증하기 위해 측정된 과냉각 및 과열도와 함께 사용하는 것이 가장 좋습니다.

색상을 해석하고 결단력 있게 행동하기

조치를 취하기 전에 표시기의 참조 차트가 설치된 특정 요소에 적용되는지 확인하십시오. 일반적인 작업 흐름으로 액체 라인 온도와 압력을 확인하고 과냉각을 계산한 다음 색상을 읽습니다. 과냉각도가 낮고 거품이 나타나는 동안 표시기에 "습식" 상태가 표시되면 시스템에 플래시 가스와 과도한 수분이 모두 포함되어 있을 가능성이 높습니다. 액체 라인 건조기를 교체하고 다시 대피하십시오. 지표가 "건조" 경향을 보이지만 거품이 지속되는 경우 과냉각 및 상류 제한 가능성에 초점을 맞춥니다. 하나의 증상을 추측하는 것과 비교할 때 이 결합된 접근 방식은 문제 해결 시간을 단축하고 반복 방문을 줄입니다.

버블 단서와 거짓 긍정

기포는 부적절한 과냉각, 제한 또는 단순히 시동 중이나 핫가스 제상 직후의 관찰로 인한 플래시 가스를 의미할 수 있습니다. 사이트 글라스의 따뜻한 주변 환경도 사용자가 보는 것에 영향을 줄 수 있습니다. 일정한 부하에서 안정적이고 기포가 없는 흐름과 비교할 때 과도기 동안의 간헐적인 거품은 덜 우려됩니다. 기포가 젖은 지표와 일치하는 경우 먼저 습기 문제로 처리하십시오. 표시기가 건조하지만 거품이 남아 있으면 과냉각, 수신기 레벨 및 응축기 성능을 조사하십시오.

참조 표: 일반적인 지표 판독값

• 측정된 과냉각 및 과열도와 항상 표시기 판독값을 비교하십시오.
• 색상을 평가할 때 사이트 글래스를 직사광선으로부터 보호하십시오.
• 더 건조한 변경 후에는 표시기 색상과 시스템 메트릭을 새로운 기준으로 기록합니다.

냉매 필터 드라이어의 최적 배치

액체 라인 배치 원리

액체 라인 필터 건조기의 가장 일반적인 영구 위치는 응축기(또는 수신기가 있는 경우)의 하류와 팽창 장치의 상류입니다. 이러한 배열은 계량 장치를 미립자로부터 보호하고 냉매가 조절될 때 건조한 상태를 유지하여 오리피스나 밸브 포트에 얼음이 형성되는 것을 방지합니다. 건조기를 상류에 멀리 설치하는 것에 비해 팽창 장치에 가깝게 배치하면 탈수 후 새로운 수분이 유입될 수 있는 파이프 길이가 줄어듭니다. 수신기가 있는 시스템에서 많은 기술자는 저장소에서 나가는 모든 것을 필터링하기 위해 수신기 배출구에 건조기를 장착하는 것을 선호합니다. 시스템에 여러 확장 장치가 포함된 경우 분기당 전용 드라이어를 사용하면 복원력을 향상하고 진단을 단순화할 수 있습니다.

특수 사례: 열 펌프 및 복잡한 시스템

히트 펌프 및 다중 모드 시스템은 작동 모드에 따라 "액체 라인"이 변경되므로 신중한 사고가 필요합니다. 가열과 냉각 모두에서 액체가 존재하는 곳에 위치한 이중 흐름 건조기는 흐름 방향에 관계없이 보호를 유지합니다. 분기가 많은 VRF 스타일 시스템에서 건조기 배치는 오염 위험이 높은 추가 여과기 또는 분기 라인 여과가 있는 중앙 장치 근처에 배치되는 경우가 많습니다. 단일 중앙 드라이어와 비교하여 분산 보호는 로컬 오류의 영향을 최소화하고 영향을 받은 지점에 대한 서비스를 제한할 수 있습니다.

시운전 및 검증 단계

설치 후 설계 부하에서 건조기 전체의 압력 강하를 측정하고 팽창 장치 입구에서 안정적인 과냉각을 확인하여 올바른 배치를 확인하십시오. 압력 강하가 과도할 경우 더 큰 장치를 설치하거나 상류 굴곡이 적은 재배치된 위치가 필요할 수 있습니다. 주변 레이아웃을 수정하지 않은 상태로 두는 것과 비교하여 배치를 최적화하면 성가신 호출이 줄어들고 일관된 편안함을 통해 신속하게 보상받을 수 있습니다. 청소 기간 동안 의심스러울 경우 서비스 밸브를 설치하여 임시 건조기 재배치 또는 병렬 건조기를 허용합니다. 시스템이 안정화되면 임시 구성 요소를 제거하고 영구 구성을 다시 설정합니다.

배치 옵션 비교

• 영구 액체 라인 건조기를 팽창 장치 입구에 최대한 가깝게 유지하십시오.
• 나중에 쉽게 제거할 수 있도록 임시 청소 건조기용 서비스 밸브를 사용하십시오.
• 향후 비교를 위해 건조기 전반에 걸쳐 측정된 압력 강하를 문서화합니다.
