흡입 라인 어큐뮬레이터란 무엇이며 주요 기능은 무엇입니까?
흡입 라인 어큐뮬레이터의 정의 및 목적

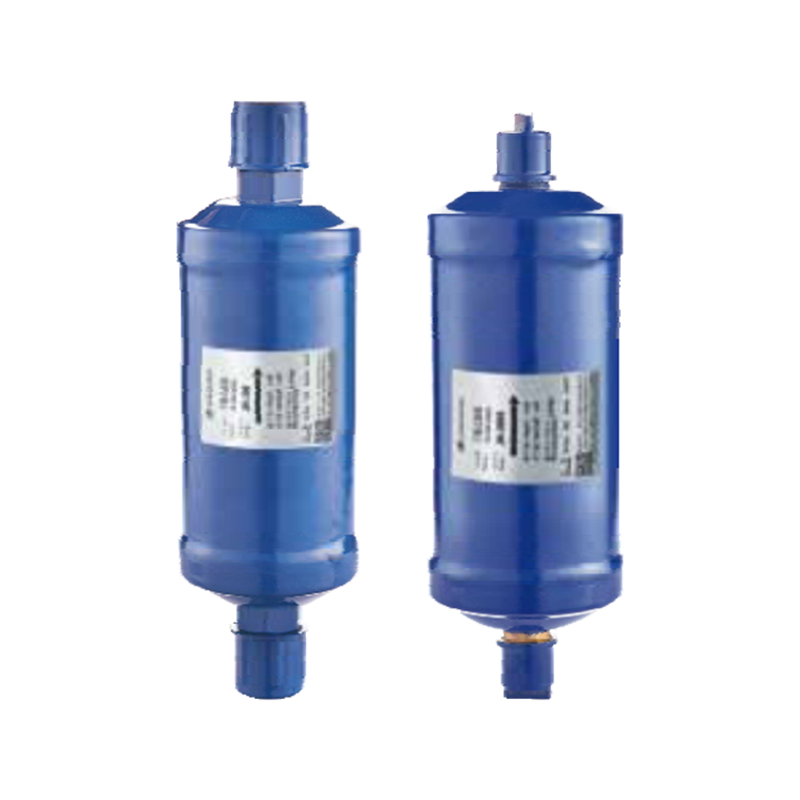

는 냉매 흡입 라인 어큐뮬레이터 흡입 라인을 통해 되돌아오는 액체 냉매로 인해 발생할 수 있는 손상으로부터 압축기를 보호하도록 설계된 많은 HVAC 및 냉동 시스템의 필수 구성 요소입니다. 핵심 역할은 완충 장치 또는 저장소 역할을 하는 것입니다. 냉매(잔류 액체의 증기)가 증발기를 떠날 때 압축기에 도달하기 전에 어큐뮬레이터로 들어갑니다. 어큐뮬레이터 내부에는 압축기로 직접 유입될 경우 위험할 수 있는 모든 액체 냉매가 바닥에 가라앉는 반면 증기는 상승하여 계속해서 이동합니다. 이렇게 하면 증기만 압축기에 도달하여 압축기 구성 요소에 심각한 손상을 줄 수 있는 흔히 "액체 슬러깅"이라고 불리는 현상을 방지할 수 있습니다. :
- 압축기 흡입 전에 액체 냉매를 증기에서 분리합니다. :
- 사이클 중에 축적되는 과잉 액체 냉매와 오일을 임시로 저장하는 역할을 합니다. :
- 액체와 오일이 제어된 속도로 압축기로 돌아가는 속도를 측정하여 갑작스러운 액체의 범람을 방지합니다. :
냉동/HVAC 시스템에서 이것이 중요한 이유
많은 HVAC 시스템(특히 히트 펌프, 상업용 냉동고 또는 장거리 시스템)에서는 조건에 따라 냉매가 흡입 라인으로 돌아오기 전에 불완전하게 기화될 수 있습니다(예: 성에 제거 주기, 낮은 주변 온도 또는 급격한 부하 변화 중). 흡입 라인 어큐뮬레이터가 없으면 이러한 액체 냉매가 압축기에 직접 유입되어 액체 슬러깅, 오일 윤활 손실, 베어링 세척 또는 갑작스러운 압축기 고장을 초래할 수 있습니다. 적절한 크기와 설치된 흡입 라인 어큐뮬레이터는 시스템 신뢰성을 크게 향상시키고, 압축기 수명을 연장하며, 시스템 효율성을 유지합니다. :
- 액체 슬러깅 및 오일 희석으로부터 압축기를 보호합니다. :
- 가변 부하, 제상 주기 또는 장거리 냉매 배관 시스템에서 안전하게 작동할 수 있습니다. :
- 변동하는 시스템 조건에서 안정적인 오일 순환과 냉매 흐름을 유지하는 데 도움이 됩니다. :
HVAC 또는 냉동 시스템용 흡입 라인 어큐뮬레이터 크기를 조정하는 방법
어큐뮬레이터 크기를 결정하는 주요 요소
흡입 라인 어큐뮬레이터의 크기는 임의적이지 않습니다. 올바른 용량과 내부 설계는 최악의 조건에서 역류할 수 있는 액체 냉매의 최대량을 고려해야 할 뿐만 아니라 적절한 오일 회수를 보장해야 합니다. 중요한 요소에는 시스템의 총 냉매 충전량, 흡입 라인의 길이 및 직경, 압축기 유형, 예상되는 최악의 냉매 회수(예: 제상 후, 급격한 부하 변화), 시스템이 핫가스 바이패스 또는 다중 용량 단계와 같은 기능을 사용하는지 여부가 포함됩니다. :
- 시스템의 총 냉매 충전량입니다.
- 예상되는 최대 액백(예: 제상 또는 낮은 주변 조건).
- 흡입 배관의 길이 및 레이아웃(라인이 길수록 어큐뮬레이터 용량이 커질 수 있음).
- 압축기 유형 및 액체 슬러깅 또는 오일 회수 문제에 대한 민감도.
- 냉매 서지를 유발할 수 있는 작동 모드(예: 히트 펌프 전환, 고온 가스 바이패스).
크기 조정 지침 및 모범 사례
경험적으로 볼 때, 많은 설계 지침에서는 최악의 조건에서 전체 시스템 냉매 충전량의 상당 부분(종종 상당한 부분)을 보유할 수 있는 흡입 라인 어큐뮬레이터를 선택하도록 권장합니다. 감온식 팽창 밸브(TXV)를 사용하는 시스템의 경우 이는 회로 충전의 약 50%일 수 있습니다. 고정 오리피스 또는 대형 라인 세트가 있는 시스템의 경우 필요한 용량은 회로 충전의 100%에 접근할 수 있습니다. : 또한 어큐뮬레이터에는 압축기가 작동할 때 적절한 증기-액체 분리와 액체 및 오일의 제어된 복귀를 보장하기 위해 내부 U-튜브(및 오리피스/스크린)가 포함되어야 합니다. :
- 최악의 액체 회수를 기준으로 어큐뮬레이터 용량을 선택합니다(예: 시스템 설계에 따라 냉매 충전량의 50~100%).
- 적절한 계량 및 잔해물 보호를 위해 오리피스 및 스크린이 있는 U-튜브가 내부 설계에 포함되어 있는지 확인하십시오.
- 냉매 유형 및 관련 오일(재료 및 압력 등급)과의 호환성을 확인하십시오.
- 흡입 라인 레이아웃을 고려하십시오. 흡입 배관이 길거나 복잡할 경우 더 크거나 특별 등급의 어큐뮬레이터가 필요할 수 있습니다.
- 가능하다면 정확성을 위해 엔지니어링 지침이나 업계 표준 크기 표를 참조하십시오.
흡입 라인 어큐뮬레이터와 액체 라인 리시버 – 주요 차이점
기능적 차이
어큐뮬레이터와 리시버는 모두 냉동 시스템에 사용되지만 용도가 다르며 서로 다른 위치에 설치됩니다. 에이 흡입 라인 어큐뮬레이터 증발기와 압축기 사이의 흡입(증기) 라인에 위치합니다. 흡입을 통해 되돌아오는 과도한 액체나 오일을 포착하고 증기만 압축기에 유입되도록 합니다. 대조적으로, 액체 라인 리시버(또는 간단히 "리시버")는 응축기 뒤와 팽창 장치 앞의 액체(고압) 라인에 설치됩니다. 그 역할은 과잉 액체 냉매를 저장하고 충전 변동을 수용하며 팽창 밸브에 안정적이고 과냉각된 액체 공급을 보장하는 것입니다. 액체 복귀로부터 압축기를 보호하는 것이 아닙니다. 간단히 말해서: 어큐뮬레이터 = 흡입측 보호; 수신기 = 액체 라인 저장 및 공급 조절.
- 어큐뮬레이터: 흡입(저압) 측에 위치; 액체 슬러깅을 방지합니다.
- 수신기: 액체(고압) 측에 배치됩니다. 냉매를 저장하고 안정적인 공급을 보장합니다.
- 어큐뮬레이터는 증발기에서 되돌아오는 증기 전위 액체를 처리합니다. 수신기는 응축 후 액체를 처리합니다.
언제 어떤 구성요소를 사용해야 할까요?
는 decision to use a suction line accumulator, a liquid line receiver, or both depends on system design, refrigerant piping layout, and operational conditions. For systems with long suction lines, variable load conditions, heat pumps, or potential for refrigerant floodback (e.g. during defrost), an accumulator is often necessary. A receiver becomes important when the system has variable load and needs a buffer on the liquid side to avoid starving the expansion device or to accommodate charge variations (e.g. in systems with varying refrigerant charge due to different operating modes). In many complex refrigeration or HVAC systems, both accumulator and receiver are used — each fulfilling distinct but complementary roles.
- 흡입측 액체 역류 또는 압축기 보호가 우려되는 경우 어큐뮬레이터를 사용하십시오.
- 확장 장치에 대한 전하 변동 또는 액체 공급 일관성이 필요한 경우 수신기를 사용하십시오.
- 크거나 복잡한 시스템(긴 배관, 다중 모드)은 최적의 신뢰성을 위해 두 구성 요소의 이점을 모두 누릴 수 있습니다.
흡입 라인 어큐뮬레이터 설치 모범 사례
시스템의 올바른 배치
는 ideal location for the suction line accumulator is in the suction line between the evaporator outlet and the compressor suction inlet. It should be positioned as close as practical to the compressor to ensure that any liquid or oil returning from the evaporator is captured before entering the compressor. Proper installation ensures maximum protection against liquid return, especially in scenarios where refrigerant may flood back (e.g. after defrost, low ambient, or long idle periods). :
- 증발기와 압축기 사이의 흡입 라인에 설치합니다.
- 최상의 보호를 위해 압축기 흡입구에 가까운 것이 좋습니다.
- 진동이나 응력을 방지하기 위해 수직 방향(설계에 필요한 경우)과 적절한 지지를 보장합니다.
장착, 방향 및 배관 고려 사항
설치는 어큐뮬레이터 배치에만 국한되지 않습니다. 올바른 장착, 방향 및 배관 라우팅이 중요합니다. 어큐뮬레이터는 진동 응력을 방지하기 위해 단단히 지지되어야 하며, 배관은 오일 고임이나 냉매 고착을 방지하도록 배열되어야 합니다. 내부 U-튜브(또는 J-튜브)는 증기 배출구가 상단에 가까우며 액체/오일 회수 오리피스가 하단에 가도록 올바른 방향을 향해야 합니다. 또한 설치 중에 납땜 플럭스와 부스러기가 어큐뮬레이터에 들어가는 것을 방지해야 합니다. 내부 오리피스의 스크린이나 스트레이너가 이러한 목적으로 사용되는 경우가 많습니다. 이러한 고려 사항을 해결하지 못하면 오일 회수가 제한되거나 막히거나 심지어 구성품 고장이 발생할 수 있습니다. :
- 수직 방향을 확인하고 안전하게 장착하여 진동을 최소화하십시오.
- 적절한 지지대를 사용하고 냉매 라인에 압력이 가해지지 않도록 하십시오.
- 내부 U-튜브(J-튜브) 방향을 확인하십시오. 증기 흡입구는 상단에 있고 액체/오일 회수 오리피스는 하단에 있습니다.
- 잔해나 납땜 입자가 계량 구멍에 들어가는 것을 방지하려면 스크린/스트레이너를 사용하십시오.
- 응축을 방지하기 위해 필요한 경우 흡입 라인을 단열하되 주의하십시오. 과도한 단열은 기화에 필요한 열 교환에 영향을 미칠 수 있습니다.
일반적인 문제 및 흡입 라인 어큐뮬레이터 문제 진단 방법
일반적인 고장(예: 슬러깅, 오일 반환 문제, 막힘)
흡입 라인 어큐뮬레이터는 시스템을 보호하도록 설계되었지만 그 자체로 장애 지점이 될 수 있습니다. 특히 크기가 잘못되었거나 설치가 불량하거나 유지 관리가 제대로 이루어지지 않은 경우 더욱 그렇습니다. 일반적인 문제로는 누출로 이어지는 내부 부식(특히 옥외 설치 시), 오일 회수구 막힘(잔해, 납땜 플럭스 또는 스케일로 인해), 부적절한 방향으로 인해 오일 고임 및 회수 불량, 크기가 너무 크거나 작은 어큐뮬레이터로 인해 부적절한 보호 또는 성능 저하가 발생하는 것 등이 있습니다. 이러한 문제로 인해 압축기 슬러깅, 오일 고갈 또는 희석, 비효율적인 작동, 심지어 시간이 지나면서 압축기 고장이 발생할 수 있습니다. :
- 막힌 오일/냉매 회수 오리피스 - 오일이 갇히거나 회수 불량을 초래할 수 있습니다.
- 누출로 이어지는 부식 또는 녹 - 특히 실외 또는 보호되지 않은 환경에서.
- 잘못된 방향 또는 잘못된 장착 - 진동, 오일 고임 또는 부적절한 분리로 이어집니다.
- 대형 어큐뮬레이터 - 시스템 히스테리시스를 증가시키거나 비효율성을 유발할 수 있습니다.
- 소형 어큐뮬레이터 - 최악의 액체 역류를 처리하기에 충분하지 않아 압축기가 손상될 위험이 있습니다.
실패를 방지하기 위한 유지 관리 팁
예방적 유지보수 및 정기 검사를 통해 어큐뮬레이터 관련 고장 위험을 크게 줄일 수 있습니다. 여기에는 녹, 부식, 찌그러짐 또는 누출 징후에 대한 주기적인 육안 검사가 포함됩니다. 내부 범람 또는 부적절한 기화를 나타낼 수 있는 비정상적인 서리 또는 서리 패턴을 확인합니다. 올바른 냉매 흐름을 확인하기 위해 과열도 및 흡입 압력을 확인합니다. 어큐뮬레이터의 장착 및 절연이 손상되지 않고 적절하게 유지되는지 확인합니다. 특히 현장 배관이나 브레이징 작업 후에는 오일 회수 오리피스와 내부 스크린을 검사하여 납땜이나 잔해물이 들어가지 않았는지 확인하는 것도 좋은 방법입니다. :
- 어큐뮬레이터 쉘과 연결부에 녹, 부식 또는 누출이 있는지 검사하십시오.
- 흡입 압력과 과열도를 모니터링하여 액체 반환 또는 부적절한 기화 징후를 감지합니다.
- 배관 작업 후에는 어큐뮬레이터 내부에 이물질이나 납땜 플럭스가 없는지 확인하십시오.
- 오일 회수 오리피스와 내부 스크린이 깨끗하고 막히지 않았는지 확인하십시오.
- 특히 실외 장치의 경우 매년 장착 지지대와 단열재를 점검하십시오.
FAQ
장거리 HVAC 시스템에서 흡입 라인 어큐뮬레이터를 사용하지 않으면 어떻게 됩니까?
긴 흡입 배관, 가변 부하 또는 잠재적인 냉매 액백이 있는 시스템에서 흡입 라인 어큐뮬레이터를 생략하면 액체 냉매가 압축기에 유입될 위험이 높습니다. 특히 제상 주기, 시스템 종료/기동 중 또는 온도 변화로 인해 냉매 이동이 발생할 때 더욱 그렇습니다. 이러한 액체 슬러깅은 압축기 손상, 오일 윤활 손실, 베어링 고장 또는 완전한 압축기 고장을 유발할 수 있습니다. 시스템이 과냉각 액체 라인 리시버를 사용하더라도 흡입측 액체 복귀를 방지하지 못합니다. 적절한 크기의 흡입 라인 어큐뮬레이터를 사용하는 것이 이러한 조건에서 유일한 효과적인 안전 장치인 경우가 많습니다.
시간이 지남에 따라 흡입 라인 어큐뮬레이터가 막히거나 막힐 수 있습니까? 징후는 무엇입니까?
예. 시간이 지남에 따라 어큐뮬레이터의 오일 회수 오리피스(또는 내부 계량 포트)가 납땜 입자, 스케일, 부스러기 또는 슬러지로 인해 막힐 수 있습니다(특히 현장 배관 또는 잘못된 브레이징 작업 후). 이런 일이 발생하면 오일 회수가 제한되어 압축기의 오일 부족으로 이어지거나 냉매/오일이 어큐뮬레이터 내부에 고일 수 있습니다. 이러한 문제의 징후로는 비정상적인 압축기 소음, 윤활 감소, 흡입 압력 변동, 어큐뮬레이터 쉘에 성에 또는 얼음 형성, 냉각 성능 저하 등이 있습니다. 이러한 문제를 예방하려면 정기적인 검사, 청소, 적절한 스크린이나 여과기가 있는지 확인하는 것이 필수적입니다.
제상 주기가 빈번한 히트 펌프 시스템에 적합한 흡입 라인 어큐뮬레이터를 어떻게 선택합니까?
특히 제상 주기가 잦고 부하 변동이 많거나 흡입 라인이 긴 히트 펌프 시스템의 경우 어큐뮬레이터를 선택하려면 최악의 경우 액체 역류를 고려하고 충분한 오일 회수 용량을 보장해야 합니다. 견고한 내부 U-튜브 설계, 스크린 보호 오리피스, 사용된 냉매 및 오일과의 호환성을 갖추고 전체 냉매 충전량의 큰 부분(종종 50~100%)을 처리할 수 있는 등급의 어큐뮬레이터를 선호합니다. 또한 압축기 흡입구 근처에 올바르게 배치하고 안전하게 장착하고 올바른 방향을 확인하십시오. 제상 사이클 또는 고온 가스 재가열 기능이 있는 시스템의 경우 어큐뮬레이터는 임시 냉매 저장실 역할을 할 수 있어야 하며 갑작스러운 액백이 아닌 제어된 복귀를 보장해야 합니다. :
