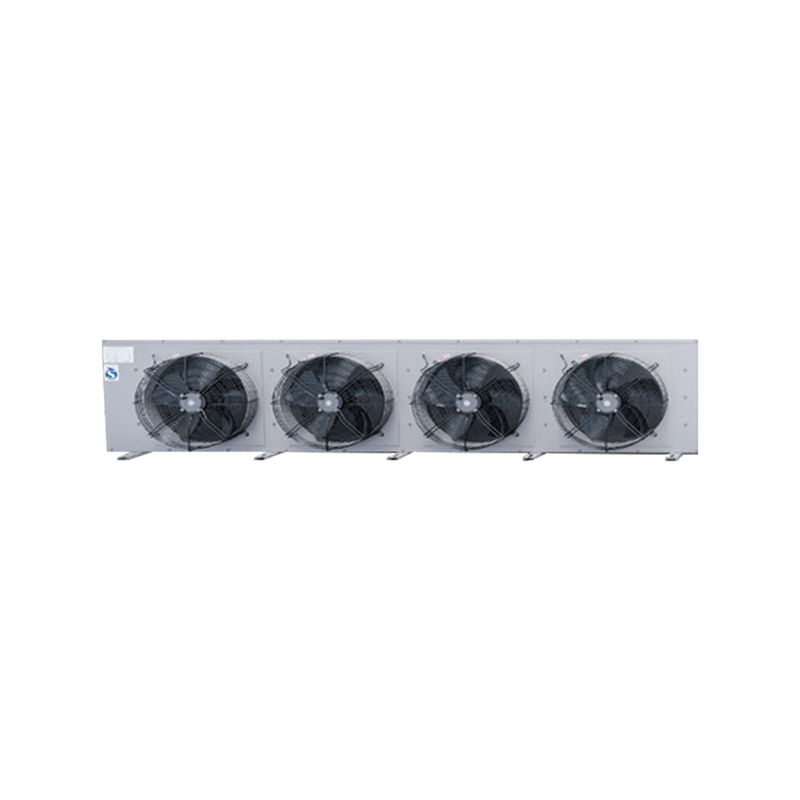

껍질: 구조용 판금 부품은 고품질 강판으로 만들어졌으며 표면은 모두 정전기 인산염 처리되어 내식성이 강하고 다양한 사용 환경에 적응할 수 있는 수입 자동 스프레이 장비로 스프레이됩니다.
장치의 수명 전체에 걸쳐 우수한 표면 품질을 보장합니다. 알루미늄 또는 스테인레스 스틸 쉘은 사용자 요구에 따라 맞춤 설정할 수 있습니다.
물 트레이: 제상수의 원활한 배출을 용이하게 하고, 물이 뜨는 것을 방지하며, 물받이에 물이 고이는 것을 방지하기 위해 경사진 각도로 설계되었습니다.
열교환 튜브: 높은 열 전달 효율을 위해 높은 톱니 내부 나사산 구리 튜브가 선택됩니다.
핀: 새로운 사인파 친수성 알루미늄 핀을 채택하여 공기 교란을 강화하고 열 전달 계수를 강화하며 열 전달 성능을 크게 향상시킵니다.
팬: 높은 정압, 특별히 맞춤형 고출력 외부 로터 축류 팬, 높은 습도 환경, 고효율, 낮은 에너지 소비, 방수 및 방진, 우수한 성능에 적합합니다. 팬 공장
이전에 정적 및 동적 균형 테스트를 통과했습니다.
해동: 저전력 스테인레스 스틸 제상 전기 가열 튜브는 열 손실을 피하면서 빠른 제상 속도와 철저한 제상으로 독특하고 합리적으로 선택 및 배열됩니다.
전기 가열 튜브의 수명을 연장하십시오.
전기 배선함: 정션박스는 낮은 내열성, 방수·방진성, 높은 난연성을 갖고 있으며, 전면에 설치되어 배선 및 유지보수가 용이합니다.
핀 간격: 표준 간격은 4.5mm, 6mm, 9mm입니다. 사용자 요구에 맞게 시트 간격을 12mm 및 18mm로 맞춤 설정할 수 있습니다.
냉매 유형: R404A 냉매를 선택할 수 있으며 R507A, R22, R134A, R407C 및 R410A는 사용자 요구 사항에 따라 맞춤 설정할 수 있습니다.
증발기:
1. 독특한 튜브 번들 레이아웃은 증발 조건 하에서 냉매 상태 변화, 유속, 압력 강하 및 분포 균일성과 같은 주요 문제를 완전히 고려하여 증발기 표면 냉각기의 열 전달 성능을 높입니다.
2. 포크 모양의 강화된 열 전달 내부 스레드 열 교환 튜브를 갖춘 효율적이고 컴팩트한 열 교환기 설계;
3. 최적의 열 전달 효율을 달성하기 위해 열 교환 튜브와 친수성 알루미늄 핀을 기계적으로 확장하여 구리 튜브와 알루미늄 시트를 단단히 접착합니다.
4. 증발기의 액체 분리기와 냉매 회로는 다양한 적용 환경에서 최적의 열 교환 효율을 보장하도록 최적화되었습니다.
5. 풍향계의 독특한 디자인은 공기 흐름 단락을 방지하기 위해 열교환기 아래에 위치합니다.

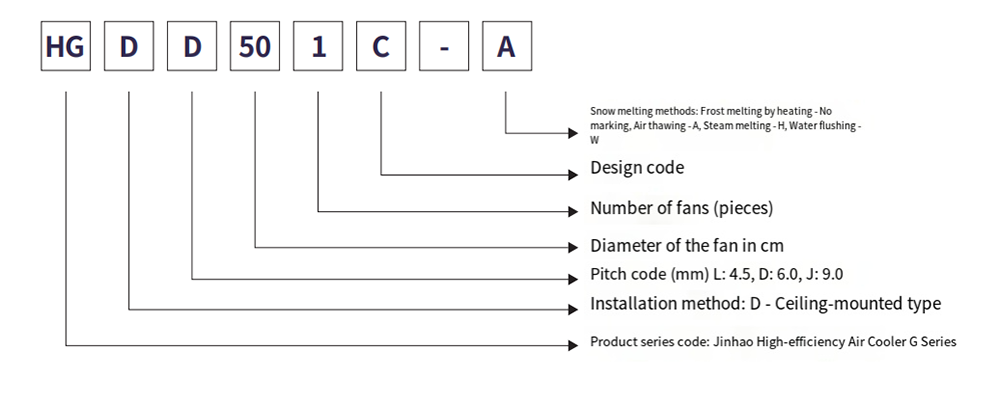

모델 설명
기술적인 매개변수 테이블(R404에이)
전기 서리 천장용 고효율 공기 냉각기의 기술 매개변수
필름 간격: 4.5mm
| 모델 | 냉각 용량 kW | 튜브 용량 | 팬 매개변수 | 눈이 녹은 전기난방 | |||||
| SC1 | SC2 | dm² | 블레이드 수 x 직경 | 전력 W | 공기량 m³/h | 범위 m | 코일 kW* 분기 | 물받이 kW*분기 | |
| HGD엘 501C | 6.7 | 4.6 | 3.2 | 1xΦ500 | 1x414 | 5000 | 12 | 0.28*6 | 0.28*2 |
| HGD엘501D | 8.1 | 5.6 | 4.3 | 1xΦ500 | 1x460 | 4900 | 12 | 0.30*6 | 0.30*2 |
| HGD엘 501E | 9.8 | 6.7 | 5.4 | 1xΦ500 | 1x460 | 4500 | 12 | 0.30*8 | 0.30*2 |
| HGDL601E | 16.6 | 11.4 | 9.2 | 1xΦ600 | 1x780 | 7500 | 15 | 0.40*8 | 0.4*2 |
| HGDL 502D | 22.2 | 15.3 | 11.8 | 2xΦ500 | 2x460 | 11500 | 13 | 0.72*6 | 0.72*2 |
| HGDL552D | 25.4 | 17.5 | 13.2 | 2xΦ550 | 2x600 | 13700 | 13 | 0.72*6 | 0.72*6 |
| HGDL602D | 28.9 | 19.9 | 14.7 | 2xΦ600 | 2x780 | 16500 | 16 | 0.72*10 | 0.72*2 |
| HGDL602E | 33.8 | 23.3 | 18.4 | 2xΦ600 | 2x780 | 15200 | 16 | 0.72*10 | 0.72*2 |
| HGDL602에프 | 37.8 | 26.1 | 22.1 | 2xΦ600 | 2x780 | 14500 | 16 | 0.72*10 | 0.72*2 |
| HGDL632D | 40.7 | 28.1 | 23.7 | 2xΦ630 | 2x800 | 19000 | 19 | 0.95*10 | 0.95*2 |
| HGDL632E | 44.1 | 30.4 | 26.9 | 2xΦ630 | 2x800 | 18000 | 19 | 0.87*12 | 0.87*4 |
| HGDL603에프 | 54.5 | 37.6 | 32.3 | 3xΦ600 | 3x780 | 20500 | 17 | 1.03*12 | 1.03*4 |
| HGDL633에프 | 66.8 | 46.1 | 38.8 | 3xΦ630 | 3x800 | 25500 | 20 | 1.03*14 | 1.03*4 |
기술적인 매개변수 테이블(R404에이)
전기 서리 천장용 고효율 공기 냉각기의 기술 매개변수
필름 간격: 6.0mm
| 모델 | 냉각 용량 kW | 튜브 용량 | 팬 매개변수 | 눈이 녹은 전기난방 | ||||||
| SC1 | SC2 | SC3 | dm² | 블레이드 수 x 직경 | 전력 W | 공기량 m³/h | 범위 m | 코일 kW* 분기 | 물받이 kW*지점 | |
| HGDD501C | 5.6 | 4.0 | 3.2 | 3.2 | 1xΦ500 | 1x414 | 5200 | 12 | 0.28*8 | 0.28*2 |
| HGDD501D | 7.1 | 5.1 | 4.0 | 4.3 | 1xΦ500 | 1x460 | 5100 | 12 | 0.30*8 | 0.30*2 |
| HGDD501E | 82 | 5.9 | 4.6 | 5.4 | 1xΦ500 | 1x460 | 4800 | 12 | 0.30*10 | 0.30*2 |
| HGDD601E | 14.4 | 10.3 | 8.1 | 9.2 | 1xΦ600 | 1x780 | 8200 | 15 | 0.40*10 | 0.4*2 |
| HGDD502D | 183 | 13.1 | 10.3 | 11.8 | 2xΦ500 | 2x460 | 12000 | 13 | 0.72*8 | 0.72*2 |
| HGDD552D | 21.8 | 15.1 | 11.9 | 13.2 | 2xΦ550 | 2x600 | 14500 | 13 | 0.72*8 | 0.72*6 |
| HGDD602D | 24.1 | 17.2 | 13.6 | 14.7 | 2xΦ600 | 2x780 | 17000 | 16 | 0.72*12 | 0.72*2 |
| HGDD602E | 29.1 | 20.8 | 164 | 18.4 | 2xΦ600 | 2x780 | 16400 | 16 | 0.72*12 | 0.72*2 |
| HGDD602F | 32.1 | 22.9 | 18.1 | 22.1 | 2xΦ600 | 2x780 | 15500 | 16 | 0.72*12 | 0.72*2 |
| HGDD632D | 33.7 | 24.1 | 19.0 | 23.7 | 2xΦ630 | 2x800 | 20000 | 19 | 0.95*12 | 0.95*2 |
| HGDD632E | 37.2 | 26.6 | 21.0 | 26.9 | 2xΦ630 | 2x800 | 19000 | 19 | 0.87*12 | 0.87*4 |
| HGDD603F | 46.8 | 33.4 | 264 | 32.3 | 3xΦ600 | 3x780 | 22000 | 17 | 1.03*12 | 1.03*4 |
| HGDD633F | 56.7 | 40.5 | 32.0 | 38.8 | 3xΦ630 | 3x800 | 26500 | 20 | 1.03*14 | 1.03*4 |
기술적인 매개변수 테이블(R404에이)
전기 서리 천장용 고효율 공기 냉각기의 기술 매개변수
필름 간격: 9.0mm
| 모델 | 냉각 용량 kW | 튜브 용량 | 팬 매개변수 | 눈이 녹은 전기난방 | ||||||
| SC3 | SC4 | SC5 | dm² | 블레이드 수 x 직경 | 전력 W | 공기량 m³/h | 범위 m | 코일 kW* 분기 | 물받이 kW*지점 | |
| HGDJ501C | 2.5 | 2.0 | 1.9 | 3.2 | 1xΦ500 | 1x414 | 5300 | 12 | 0.28*8 | 0.28*2 |
| HGDJ501D | 3.3 | 2.6 | 2.5 | 4.3 | 1xΦ500 | 1x460 | 5500 | 12 | 0.30*8 | 0.30*2 |
| HGDJ501E | 3.7 | 3.0 | 2.9 | 5.4 | 1xΦ500 | 1x460 | 5100 | 12 | 0.30*10 | 0.30*2 |
| HGDJ601E | 6.5 | 5.2 | 5.0 | 9.2 | 1xΦ600 | 1x780 | 8300 | 15 | 0.40*10 | 0.4*2 |
| HGDJ502D | 8.3 | 6.6 | 6.3 | 11.8 | 2xΦ500 | 2x460 | 12500 | 13 | 0.72*8 | 0.72*2 |
| HGDJ552D | 8.7 | 6.9 | 6.7 | 13.2 | 2xΦ550 | 2x600 | 15000 | 13 | 0.72*8 | 0.72*6 |
| HGDJ602D | 10.8 | 8.5 | 7.8 | 14.7 | 2xΦ600 | 2x780 | 17500 | 16 | 0.72*12 | 0.72*2 |
| HGDJ602E | 13.3 | 10.6 | 10.2 | 18.4 | 2xΦ600 | 2×780 | 17000 | 16 | 0.72*12 | 0.72*2 |
| HGDJ602F | 14.5 | 11.6 | 11.1 | 22.1 | 2xΦ600 | 2x780 | 16000 | 16 | 0.72*12 | 0.72*2 |
| HGDJ632D | 15.8 | 12.6 | 12.1 | 23.7 | 2xΦ630 | 2x800 | 21000 | 19 | 0.95*12 | 0.95*2 |
| HGDJ632E | 17.7 | 14.1 | 13.5 | 26.9 | 2xΦ630 | 2x800 | 20500 | 19 | 0.87*12 | 0.87*4 |
| HGDJ603F | 21.4 | 17.1 | 16.4 | 32.3 | 3xΦ600 | 3x780 | 23000 | 17 | 1.03*12 | 1.03*4 |
| HGDJ633F | 25.4 | 20.3 | 19.5 | 38.8 | 3xΦ630 | 3x800 | 27000 | 20 | 1.03*14 | 1.03*4 |

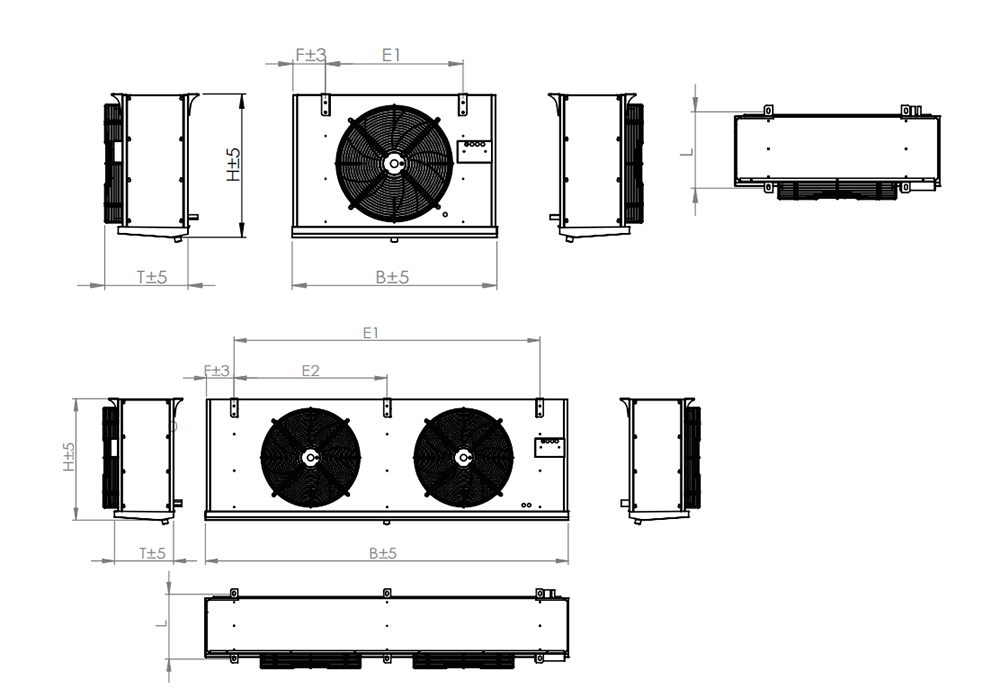

외관 및 설치 치수
외관 및 설치 치수 of a high-efficiency electric frost ceiling air cooler
필름 간격: 4.5mm
| 모델 | 인터페이스 사양(mm) | 치수 비*T*H | 설치 치수 | 무게 | 개요 지도 마크업 | |||||
| 입구/리턴 튜브 | 배수장치/(인치) | 가로x세로x높이(mm) | L | E1 | E2 | E3 | F | 병력 | ||
| HGDL501C | Φ12/Φ22 | G3/4 | 952*400*674 | 340 | 640 | / | / | 126 | 36 | 에이 |
| HGD엘501D | Φ12/Φ22 | G3/4 | 952*400*674 | 340 | 640 | / | / | 126 | 38 | 에이 |
| HGDL501E | Φ12/Φ22 | G1 | 952*490*674 | 430 | 640 | / | / | 126 | 44 | 에이 |
| HGDL601E | Φ16/Φ28 | G1 | 1172*490*831 | 430 | 860 | / | / | 126 | 56 | 에이 |
| HGDL502D | Φ16/Φ35 | G1 | 1992*400*680 | 340 | 840 | 840 | / | 126 | 80 | 비 |
| HGDL552D | Φ16/Φ35 | G1 | 1992*400*760 | 340 | 840 | 840 | / | 126 | 85 | 비 |
| HGDL602D | Φ22/Φ42 | G1-1/2 | 1992*400*831 | 340 | 840 | 840 | / | 126 | 95 | 비 |
| HGDL602E | Φ22/Φ42 | G1-1/2 | 1992*490*831 | 430 | 840 | 840 | / | 126 | 115 | 비 |
| HGDL602에프 | Φ22/Φ42 | G1-1/2 | 1992*490*831 | 430 | 840 | 840 | / | 126 | 125 | 비 |
| HGDL632D | Φ22/Φ42 | G1-1/2 | 2552*400*984 | 340 | 1120 | 1120 | / | 126 | 144 | 비 |
| HGDL632E | Φ22/Φ42 | G1-1/2 | 2352*490*984 | 430 | 1020 | 1020 | / | 126 | 160 | 비 |
| HGDL603에프 | Φ25/Φ50 | G1-1/2 | 2751*490*831 | 430 | 813 | 813 | 813 | 126 | 166 | C |
| HGDL633에프 | Φ25/Φ50 | G2 | 2751*490*984 | 430 | 813 | 813 | 813 | 126 | 196 | C |
외관 및 설치 치수
외관 및 설치 치수 of a high-efficiency electric frost ceiling air cooler
필름 간격: 6.0mm
| 모델 | 인터페이스 사양(mm) | 치수 비*T*H | 설치 치수 | 무게 | 개요 지도 마크업 | |||||
| 입구/리턴 튜브 | 배수장치/(인치) | 가로x세로x높이(mm) | L | E1 | E2 | E3 | F | 병력 | ||
| HGDD5011C | Φ12/Φ22 | G3/4 | 952*400*674 | 340 | 640 | / | / | 126 | 35 | |
| HGDD50i²D | Φ12/Φ22 | G3/4 | 952*400*674 | 340 | 640 | / | / | 126 | 37 | |
| HGDD501E | Φ12/Φ22 | G1 | 952*490*674 | 430 | 640 | / | / | 126 | 43 | |
| HGDD60i¹E | Φ16/Φ28 | G1 | 1172*490*831 | 430 | 860 | / | / | 126 | 57 | 에이 |
| HGDD502D | Φ16/Φ35 | G1 | 1992*400*680 | 340 | 840 | 840 | / | 126 | 78 | 비 |
| HGDD552D | Φ16/Φ35 | G1 | 1992*400*760 | 340 | 840 | 840 | / | 126 | 86 | 비 |
| HGDD602D | Φ22/Φ42 | G1-1/2 | 1992*400*831 | 340 | 840 | 840 | / | 126 | 93 | 비 |
| HGDD602E | Φ22/Φ42 | G1-1/2 | 1992*490*831 | 430 | 840 | 840 | / | 126 | 112 | 비 |
| HGDD602F | Φ22/Φ42 | G1-1/2 | 1992*490*831 | 430 | 840 | 840 | / | 126 | 122 | 비 |
| HGDD632D | Φ22/Φ42 | G1-1/2 | 2552*400*984 | 340 | 1120 | 1120 | / | 126 | 140 | 비 |
| HGDD632E | Φ22/Φ42 | G1-1/2 | 2352*490*984 | 430 | 1020 | 1020 | / | 126 | 154 | 비 |
| HGDD603F | Φ25/Φ50 | G1-1/2 | 2751*490*831 | 430 | 813 | 813 | 813 | 126 | 162 | G |
| HGDD633F | Φ25/Φ50 | G2 | 2751*490*984 | 430 | 813 | 813 | 813 | 126 | 192 | C |
외관 및 설치 치수
외관 및 설치 치수 of a high-efficiency electric frost ceiling air cooler
필름 간격: 9.0mm
| 모델 | 인터페이스 사양(mm) | 치수 비*T*H | 설치 치수 | 무게 | 개요 지도 마크업 | |||||
| 입구/리턴 튜브 | 배수장치/(인치) | 가로x세로x높이(mm) | L | E1 | E2 | E3 | F | 병력 | ||
| HGDJ501C | Φ12/Φ22 | G3/4 | 952*400*674 | 340 | 640 | / | / | 126 | 34 | |
| HGDJ501D | Φ12/Φ22 | G3/4 | 952*400*674 | 340 | 640 | / | / | 126 | 36 | |
| HGDJ501E | Φ12/Φ22 | G1 | 952*490*674 | 430 | 640 | / | / | 126 | 42 | |
| HGDJ601E | Φ16/Φ28 | G1 | 1172*490*831 | 430 | 860 | / | / | 126 | 55 | 에이 |
| HGDJ502D | Φ16/Φ35 | G1 | 1992*400*680 | 340 | 840 | 840 | / | 126 | 76 | 비 |
| HGDJ552D | Φ16/Φ35 | G1 | 1992*400*760 | 340 | 840 | 840 | / | 126 | 87 | 비 |
| HGDJ602D | Φ22/Φ42 | G1-1/2 | 1992*400*831 | 340 | 840 | 840 | / | 126 | 94 | 비 |
| HGDJ602E | Φ22/Φ42 | G1-1/2 | 1992*490*831 | 430 | 840 | 840 | / | 126 | 114 | 비 |
| HGDJ602F | Φ22/Φ42 | G1-1/2 | 1992*490*831 | 430 | 840 | 840 | / | 126 | 121 | 비 |
| HGDJ632D | Φ22/Φ42 | G1-1/2 | 2552*400*984 | 340 | 1120 | 1120 | / | 126 | 139 | 비 |
| HGDJ632E | Φ22/Φ42 | G1-1/2 | 2352*490*984 | 430 | 1020 | 1020 | / | 126 | 160 | 비 |
| HGDJ603F | Φ25/Φ50 | G1-1/2 | 2751*490*831 | 430 | 813 | 813 | 813 | 126 | 162 | C |
| HGDJ633F | Φ25/Φ50 | G2 | 2751*490*984 | 430 | 813 | 813 | 813 | 126 | 190 | C |
참고 1: 설계 표준:
| 표준 열 전달 조건 | 입구 공기 온도 | 증발 온도 | 상대온도 | 상대온도 | 과열도 |
| SC1 | 10℃ | 0℃ | 85% | 1.35 | 6.5K |
| SC2 | 0℃ | -8℃ | 85% | 1.15 | 5.2K |
| SC3 | -18℃ | -25℃ | 95% | 1.05 | 4.6K |
| SC4 | -25℃ | -31℃ | 95% | 1.01 | 3.9K |
| SC5 | -34℃ | -40℃ | 95% | 1.01 | 3.9K |
참고 2: 냉매 환산 계수
| 냉매 | 작동 조건 | R22 | R404A | R507 | R134a |
| 보정 계수 | SC1 | 0.95 | 1 | 1 | 0.93 |
| 보정 계수 | SC2 | 0.95 | 1 | 1 | 0.91 |
| 보정 계수 | SC3 | 0.95 | 1 | 1 | 0.85 |
